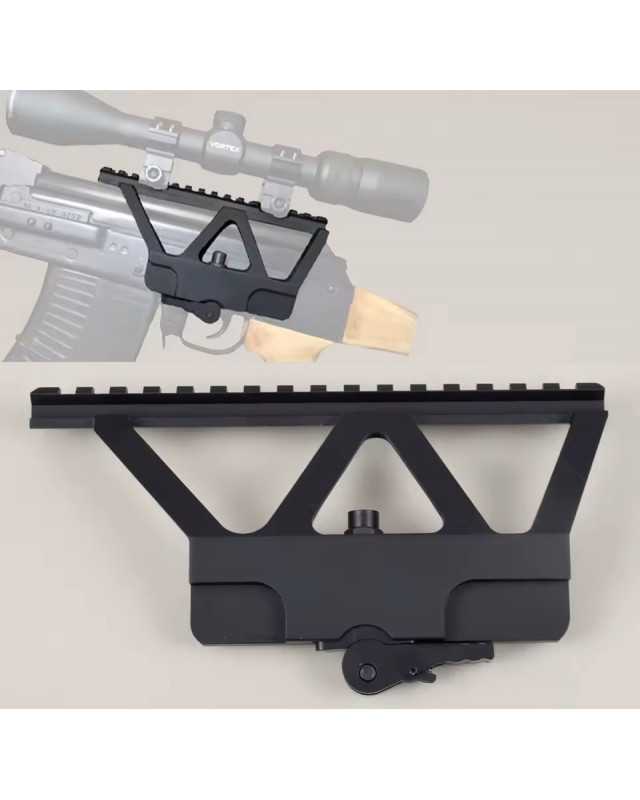

AK Quick Detach QD Side Mount Aluminium Seitenmontage

AK AKM SVD Quick Detach QD Side Mount Alu Seitenmontage

Die Seitenmontage ist eine leichte Montage (Gewicht: 170 g), passend für AK & SVD Waffen mit entsprechender Seitenmontageaufnahme am Gehäuse, die sich präzise und leicht einstellen lässt. Gefertigt aus robustem Aluminium, verfügt sie über eine 171 mm lange Picatinny-Schiene, die vielseitige Möglichkeiten zur Anbringung von Optiken bietet.

Ein besonderes Merkmal ist das Quick Detach / QD-System, dieses kann in seiner Klemmkraft (Breite) mittels Schraube eingestellt werden. Diese Einstellmöglichkeit sorgt für einen sicheren Sitz der Montage und erleichtert die Verwendung an unterschiedlichen Waffenmodellen innerhalb der AK-Plattform mit entsprechender Aufnahme für Seitenmontagen.

Montage:

Die Montage ist denkbar einfach und kann auf 2 Arten erfolgen:

Option 1: Man öffnet den QD-Hebel und setzt die Montage an die Montageschiene der Waffe an. Anschliessend dreht man die Mutter im Uhrzeigersinn ein, bis die Montage locker sitzt, aber nicht mehr von der Waffe geht. Wenn man nun den QD-Hebel schliesst, sollte die Mount fest und ohne Spiel sitzen. Wenn nicht, kann man den Hebel nochmals öffnen und die Mutter justieren.

Option 2: Man öffnet die Schraube / Mutter an der Montage bis Maximum, setzt Sie auf die Seitenschiene der Waffe, und schliesst den QD-Hebel. Nun verschraubt man die Montage im Uhrzeigersinn, wie eine klassische Montage, sodass sie spielfrei und fest sitzt. Möchte man die Montage nun entfernen, muss nur der QD-Hebel geöffnet werden.

Hinweis:
➡ mit dem Uhrzeigersinn = enger

⬅ gegen den Uhrzeigersinn = locker

Technische Daten:

• Rail Länge insgesamt: 171mm
• Mount Höhe gesamt: 80mm
• Mount Aufnahme Länge: 107mm
• Mount Aufnahme Höhe: 30mm
• Mount Aussparung Länge: 102mm
• Mount Aussparung Breite: 14mm
• QD Hebel Länge: 43mm
• QD Hebel Breite: 13mm
• Gewicht: ca. 170 Gramm
